デジタルアートⅡ

第１１講　スケルトン・アニメーション　１

１．スケルトンアニメーションについて

Armature（アーマチュア）を使ってアニメーションを作成する場合、親のボーンの角度や位置を決め、その先に接続されている子のボーンの角度や位置を決め、さらにその先に接続されている子のボーンの角度や位置を決めるということを繰り返して動きを作ります。

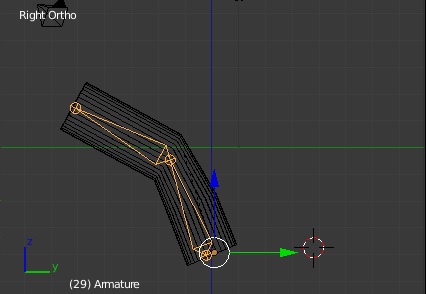

スケルトンアニメーション

２．Boneを利用したスケルトンアニメーションの作成

前回アーマチュアを設定した物体を使ってBoneを利用したスケルトンアニメーションを作成してみましょう。
１．以前アーマチュアを設定した物体のファイルを読込みます（例えば　kadai10-1.blend）。
２．アーマチュアが確実に設定されているか確認します。Pose Modeに変更し、右のoutlineの中からArmatureを選択します。さらに上部のBoneを選択します。

Rキーを押してマウスをドラッグしてみましょう。円柱が折れ曲がり変形するのが確認できましたか。

マウスの右ボタンを押すと物体の折れ曲げを解除できます。

ではBoneを利用したキーフレームアニメーションを作ってみましょう。
３．メニューの横にあるCheese Screen lay out の▼をクリックしてScreen lay out のタイプをAnimationに切替えます。

４．まず、作成するアニメーションのフレーム数を設定します。最下段のEndの枠の中に例えば100を設定してみましょう。
５．次に作成したアニメーションの保存場所やファイルタイプ等を設定します。右下のPropertiesの中のResolutionで出力画面のサイズを入力します。例えばX 320px Y 240px と設定してみましょう。

さらにFrame Rate を設定します。例えば30fpsと設定してみましょう。

少し下に移動してOutputのところで保存先を設定します。右端のボタンを押して開くウィンドウからUSB内の適当なフォルダを指定しましょう。
その下にある▼をクリックしてFile format を設定します。例えばAVI Raw を設定してみましょう。

それではキーフレームを設定して動きを指定していきましょう。５つのキーフレームを設定してみましょう。

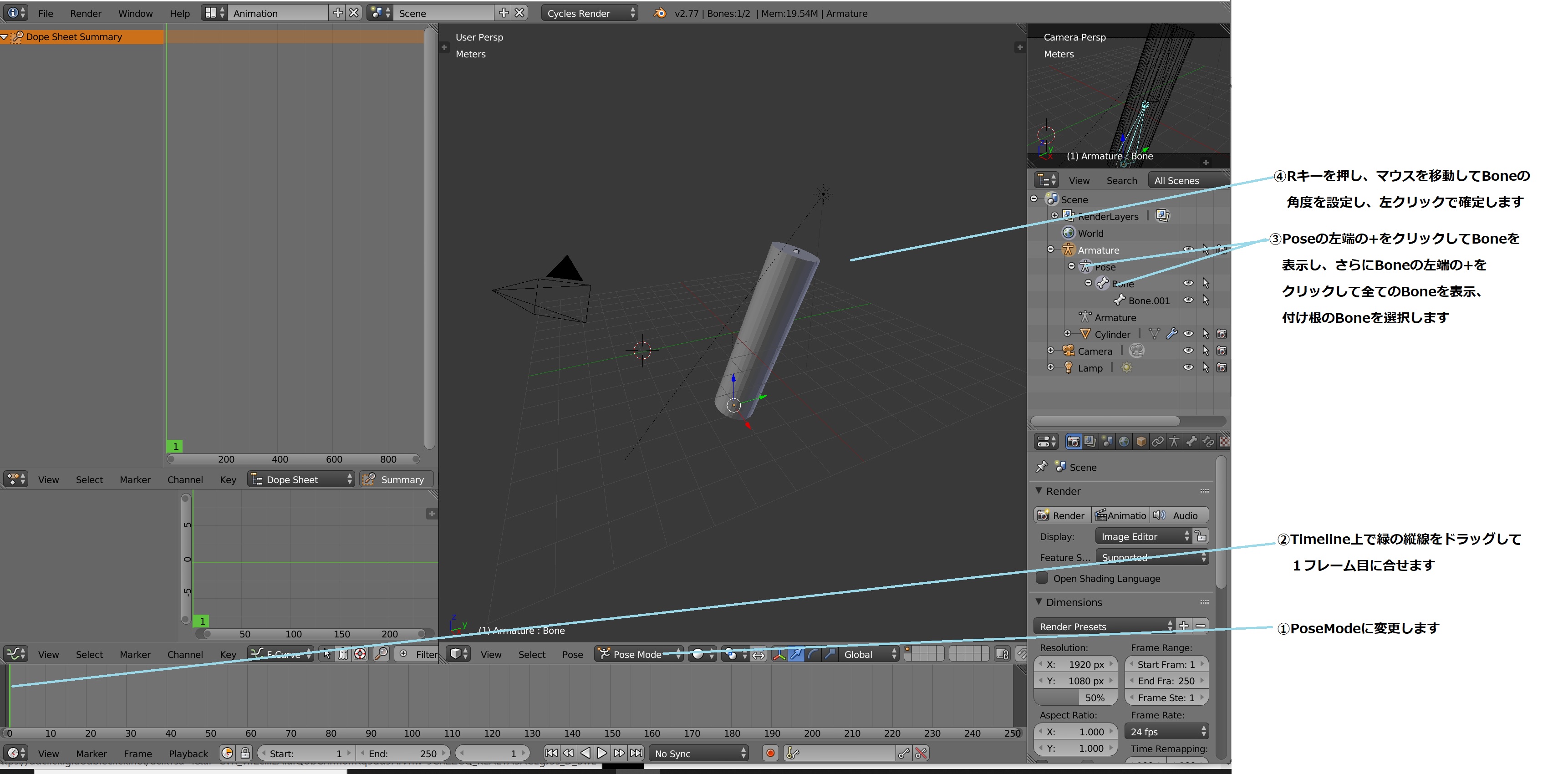

６．PoseModeに変更します。画面下の方のTimeline上で緑の縦線をドラッグして１フレーム目に合せます。
７．右の真ん中のoutlineからPoseの左端の+をクリックしてBoneを表示し、さらにBoneの左端の+をクリックして全てのBoneを表示します。
８．付け根のBoneを選択し、Rキーを押し、マウスを移動してBoneの角度を設定し、マウスの左ボタンを押して確定します。

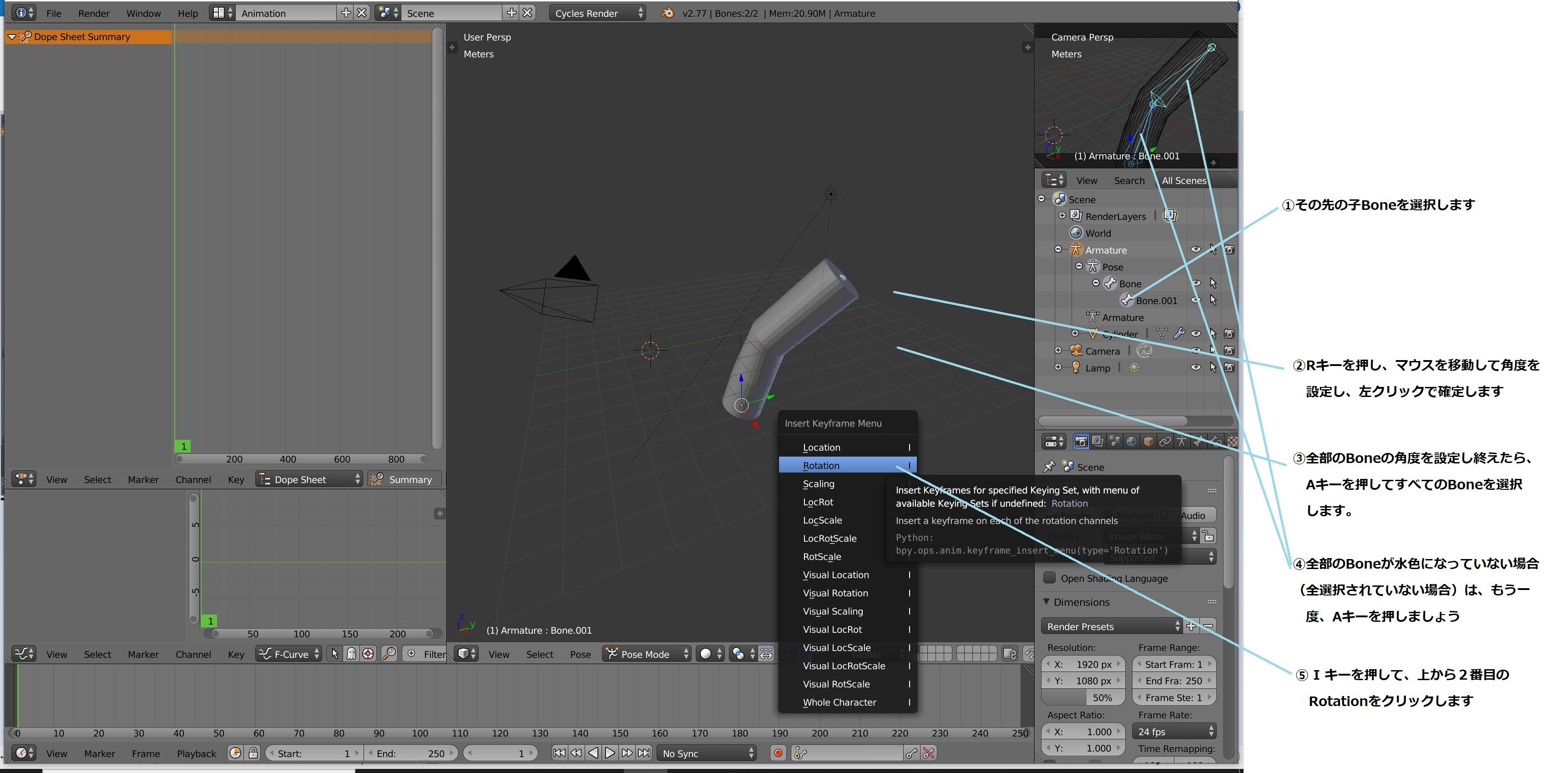

さらにその先の子Boneを選択し、Rキーを押し、マウスを移動して角度を設定し、マウスの左ボタンを押して確定します。全部のBoneの角度を設定し終えたら、Aキーを押してすべてのBoneを選択します。（もう一度、Aキーを押すと全解除です。）全部のBoneが水色になっていない場合（全選択されていない場合）は、もう一度、Aキーを押しましょう。左の物体の描かれているウィンドウ内で I キーを押して、上から２番目のRotationをクリックします。

これで１フレーム目に現在の角度が登録されました。
９．画面下の方のTimeline上で緑の縦線をドラッグして25フレーム目に合せます。
10．右の真ん中のoutlineから先ほどと同様に付け根のBoneを選択し、Rキーを押し、マウスを移動してBoneの角度を設定し、マウスの左ボタンを押して確定します。さらにその先の子Boneを選択し、Rキーを押し、マウスを移動して角度を設定し、マウスの左ボタンを押して確定します。全部のBoneの角度を設定し終えたら、Aキーを押してすべてのBoneを選択します。左の物体の描かれているウィンドウ内で I キーを押して、上から２番目のRotationをクリックします。
これで25フレーム目に現在の角度が登録されました。
11．画面下の方のTimeline上で緑の縦線をドラッグして50フレーム目に合せます。
12．右の真ん中のoutlineから先ほどと同様に付け根のBoneを選択し、Rキーを押し、マウスを移動してBoneの角度を設定し、マウスの左ボタンを押して確定します。さらにその先の子Boneを選択し、Rキーを押し、マウスを移動して角度を設定し、マウスの左ボタンを押して確定します。全部のBoneの角度を設定し終えたら、Aキーを押してすべてのBoneを選択します。左の物体の描かれているウィンドウ内で I キーを押して、上から２番目のRotationをクリックします。
これで50フレーム目に現在の角度が登録されました。
13．画面下の方のTimeline上で緑の縦線をドラッグして75フレーム目に合せます。
14．右の真ん中のoutlineから先ほどと同様に付け根のBoneを選択し、Rキーを押し、マウスを移動してBoneの角度を設定し、マウスの左ボタンを押して確定します。さらにその先の子Boneを選択し、Rキーを押し、マウスを移動して角度を設定し、マウスの左ボタンを押して確定します。全部のBoneの角度を設定し終えたら、Aキーを押してすべてのBoneを選択します。左の物体の描かれているウィンドウ内で I キーを押して、上から２番目のRotationをクリックします。
これで75フレーム目に現在の角度が登録されました。
15．画面下の方のTimeline上で緑の縦線をドラッグして100フレーム目に合せます。
16．右の真ん中のoutlineから先ほどと同様に付け根のBoneを選択し、Rキーを押し、マウスを移動してBoneの角度を設定し、マウスの左ボタンを押して確定します。さらにその先の子Boneを選択し、Rキーを押し、マウスを移動して角度を設定し、マウスの左ボタンを押して確定します。全部のBoneの角度を設定し終えたら、Aキーを押してすべてのBoneを選択します。左の物体の描かれているウィンドウ内で I キーを押して、上から２番目のRotationをクリックします。
これで100フレーム目に現在の角度が登録されました。
17．Timelineの右の方にある右向き三角形▸をクリックして再生し、動きを確認します。
18．右真ん中のoutline の中のCameraをクリックします。右上のCamera Viewを見ながらCamera位置を決めます。
19．メニューのRender→Render Animationでレンダリングを開始します。
20．USB内の完成したアニメーションをクリックし再生し確認しましょう。

３．今週の課題

「Boneを利用した物体のスケルトンアニメーションを作成」しBlenderのファイル(.blend）と動画ファイル(.avi）を指定のOh-o! Meijiへ転送せよ。

今週の課題（学生作品）
