第９講　表面設定（ＵＶマッピング）


１．ＵＶ展開を行う（自動展開を使わない方法）


13．左上のモード切替で「マッピング」に切替えます。
14．左横の「コマンド」（UV操作）から「↑選択」をクリックします。



15．「UV操作」→「焼き込み」。



16．立方体の上でセンターホイール（スクロールボタン）を操作し立方体を縮小します。

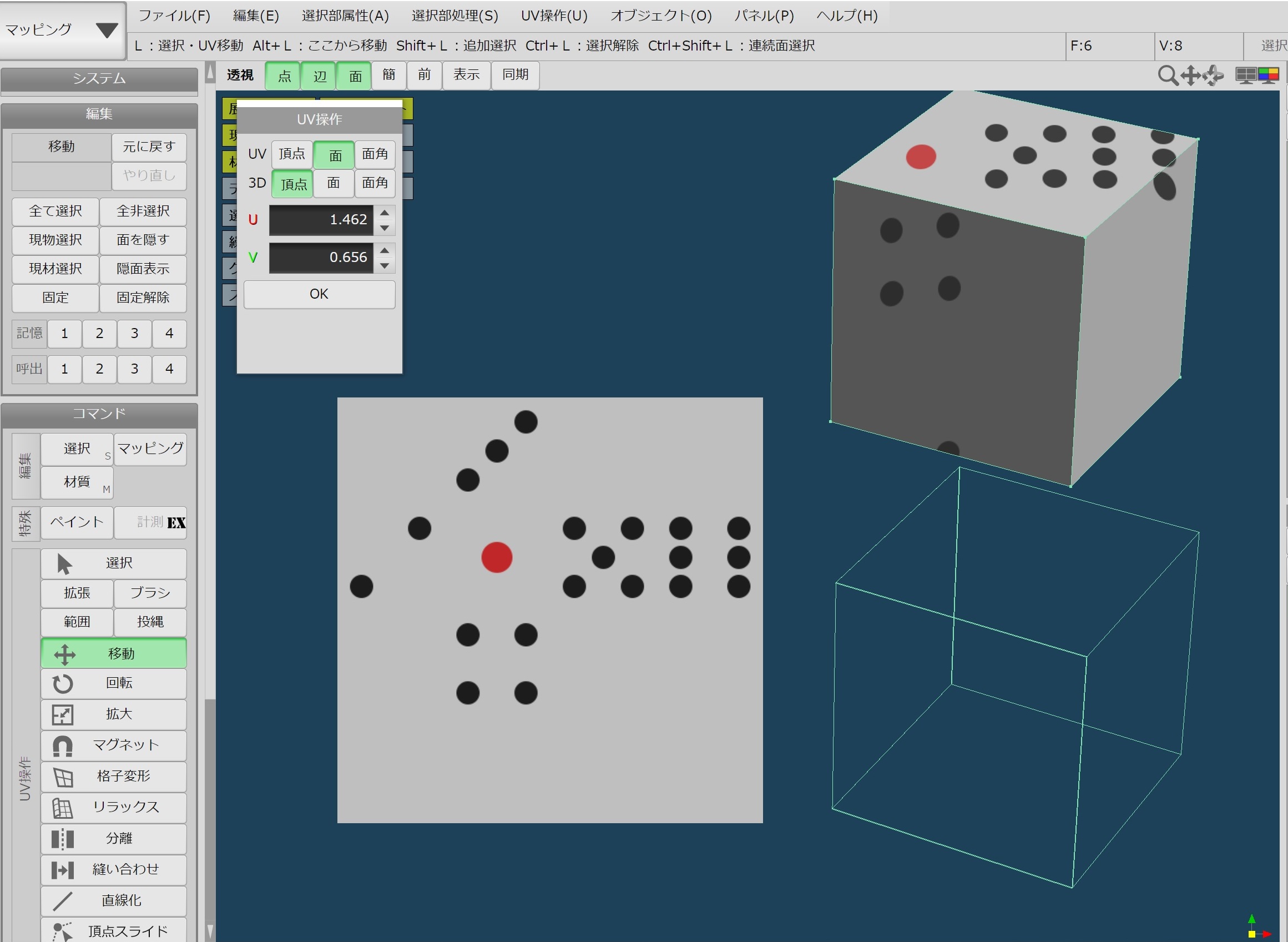

17．さらにセンターホイール（スクロールボタン）をドラッグして立方体を移動します。
18．立方体以外の場所でセンターホイール（スクロールボタン）を操作してＵＶ画像を縮小します。

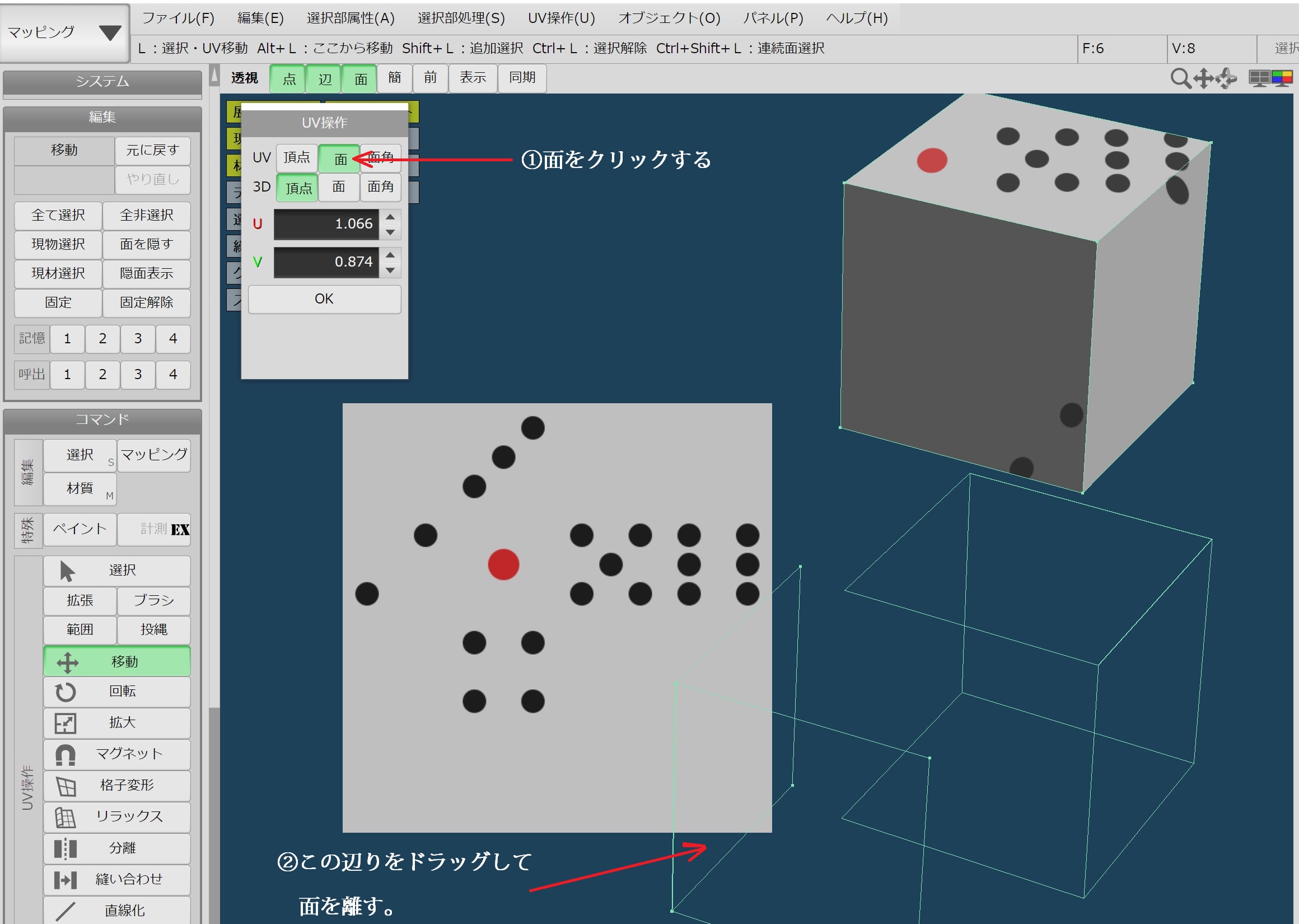

19.① コマンド→（ＵＶ操作）選択→UV［面］を選択して緑色にします。
　　②コマンド→（ＵＶ操作）移動を選択して、赤い矢印の辺りをドラッグして面を離します。
　　 （重なった面は同時に移動します。カーソルの位置に注意しましょう。）



20.赤い矢印の辺りをドラッグして面を移動します。
　（重なった面は同時に移動します。カーソルの位置に注意しましょう。また
　　上手く面がつかめない時は、一度、面以外の位置で左クリックしてつかみ直す。）



21.① コマンド→（ＵＶ操作）選択→UV［頂点］を選択して緑色にします。
　　　４つの頂点をドラッグして「２の目」を囲む位置に移動します。
　（上手く頂点がつかめない時は、一度、頂点以外の位置で左クリックしてつかみ直す。）



22.残りの面をドラッグして移動します。
　（上手く面がつかめない時は、一度、面以外の位置で左クリックしてつかみ直す。）



23.４つの頂点をドラッグして「１の目」を囲む位置に移動します。
　（上手く頂点がつかめない時は、一度、頂点以外の位置で左クリックしてつかみ直す。）



24.同様にして「ア」の面を「３の目」、「イ」の面を「４の目」、「ウ」の面を「５の目」、「エ」の面を「６の目」の位置に移動して頂点の位置を調整する。

25.以上でUVマッピングが完成します。
