第8回　最小二乗法

今回は，データ処理の一つの要である最小二乗法について学ぶ．

実験データや計測データなどには必ず誤差が含まれている．
例えば，理論的な関数関係（比例関係など）が判っているものを計測し，グラフを作成しても，必ずしも一直線上にデータが綺麗にのるとは限らない．

このような場合は，得られたデータ群をもとに，最もよく当てはまる関数を決める方法が用いられる． その代表例が最小二乗法である．

最小二乗法

計測データなど，N 個の点群 (x_i, y_i ) が得られたとする．
例えば，これらは比例関係にあることが事前に分かっているとして，もっともよく当てはまる関数（この場合は直線）を決定する方法が最小二乗法である．

いま，直線の式を y = ax+b とする

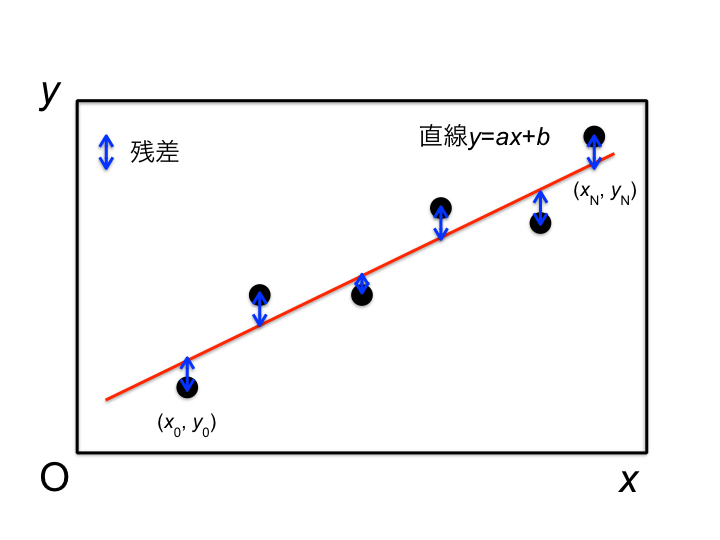

図１：最小二乗法（１次関数）

直線と，既知の点との差（青色矢印の部分）は，当てはめの度合いを示しており，残差と呼ばれる．
この値の合計が小さいほど，直線が点群の傾向をよく表していると言える．
実際には，残差の符号は正負になるので，これを二乗して足したものを最小化することを考える．

残差の二乗和 e(a,b) は以下の式で表され，直線の係数a,b の関数である．

　　　　　　　　　　　(1)

e は a, b の2次関数となるので，これが最小となる条件は，

　　　　　　　　　　　(2)

である．式を展開して

　　　　　　　　　　　(3)

これは，a,b の連立一次方程式であるから，a, b について解いて

　　　　　　　　　　　(4)

となる．
それぞれ右辺は既知の点(x_i, y_i)のみで表されるから，簡単な代数計算により係数a, b が求まる．
注：

• Nは，データ個数．
• ∑x_i は，x_i の和
• ∑y_i は，y_i の和
• ∑x_iy_i は，x_iとy_i の積の 和．（内積，積和とも言う）
• ∑x_i² は，x_i の二乗の 和
• (∑x_i)² は，x_i の和の 二乗

課題0

まず，上記の式(4) を各自で導出せよ．紙に記述すること．（提出の必要は無い．）

課題1

以下のソースコード内の配列x,yはそれぞれバネの荷重と変位のデータである．
荷重と変位の間には比例関係があるとして，この比例係数（ばね定数）を求めよ．

1. まず，ソースコード中のコメントを参考にして，式(4)に出現する各値（x,yの和，和の二乗，二乗の和，内積など）を計算せよ．
2. 次に，最小二乗法による一次関数の各係数（つまり，直線の傾きと切片）を求めよ．
3. 計算結果を画面に表示するプログラムを作成せよ．

int main()
{
    const int N = 10;
    /* あるばねにおける　荷重 x[kg] に対する 変位 y[m] */
    double x[N]={1.1, 2.05, 3.0, 4.1,  5.0,  5.9,  7.1, 7.8, 8.9, 10.0};
    double y[N]={1.0, 2.1 , 2.9, 4.05, 5.01, 5.99, 7.0, 8.1, 8.7, 9.5 };

    double a, b;    /* 一次関数の係数 */


    /* 以下にコードを記述 */;

    printf("最小二乗法による係数 a, b \n");
    printf("a = %lf, b = %lf \n", a, b);

}

実行例：
　　最小二乗法による係数a,b
　　a=0.977565, b=0.063278

課題2

計算により得られた係数を使って，以下のようなグラフを描け．
