グラフィックス用道具箱（by 小林健一先生）

グラフィック入門編

コンピュータの画面は，画素（ピクセル：色の点）の集まりで表現される． つまり，コンピュータの画面は点描になっている．
（このような画像をビットマップと呼び，jpeg, pngなどもこの仲間である。）

以下の説明では， 画面の左上を原点(0,0)とし， X座標は左から右へ増加， Y座標は上から下へ増加し， 座標値は正の整数である．

まず，画面にグラフィックスを表示するための関数群（ツールボックス）をダウンロードする．
ここ(mogra_2.h)を右クリックして，ソースファイルを保存するフォルタと同じ場所に保存する．
（この時，「ファイルの種類」は「テキスト文書」ではなく「すべてのファイル」に変更すること．）
これは，グラフィックスの基本的な関数を集めたプログラムで，使える関数は下記の通りである．

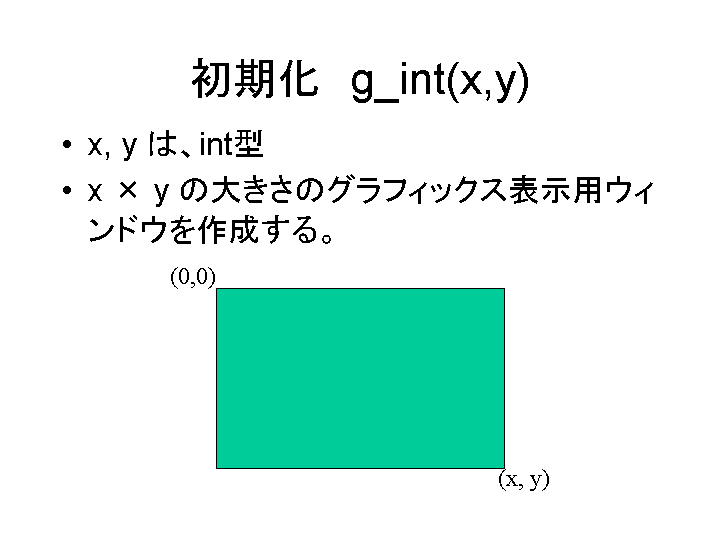

• g_int(x,y)
• gend()

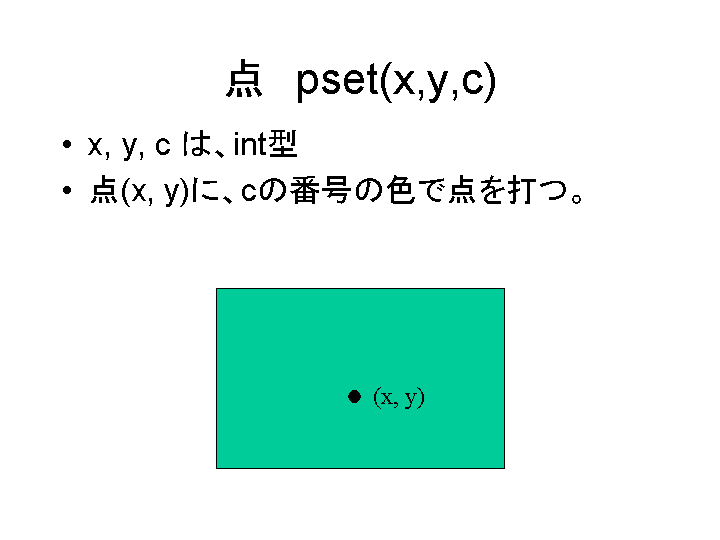

• pset(x,y,c)

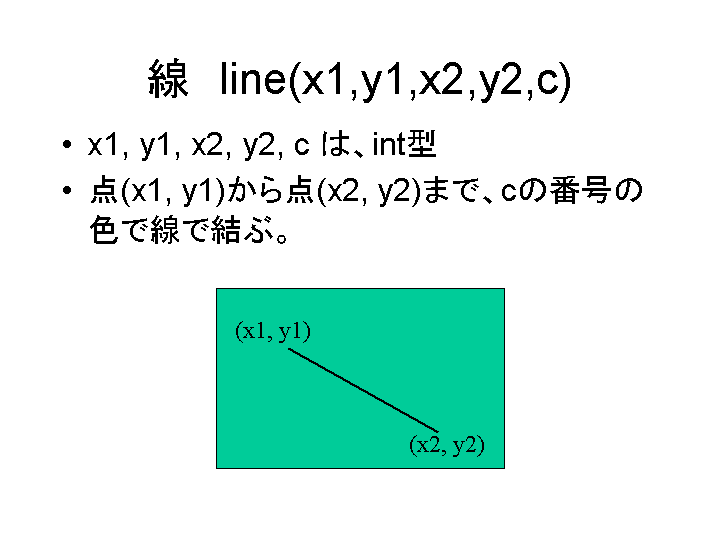

• line(x1,y1,x2,y2,c)

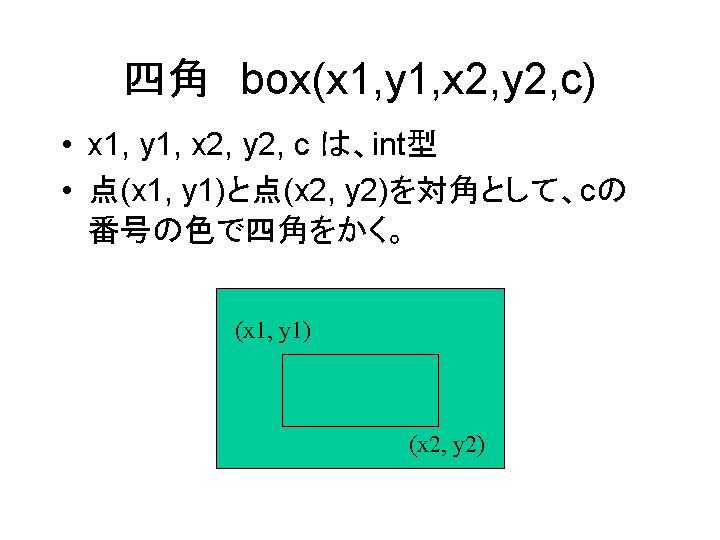

• box(x1,y1,x2,y2,c)

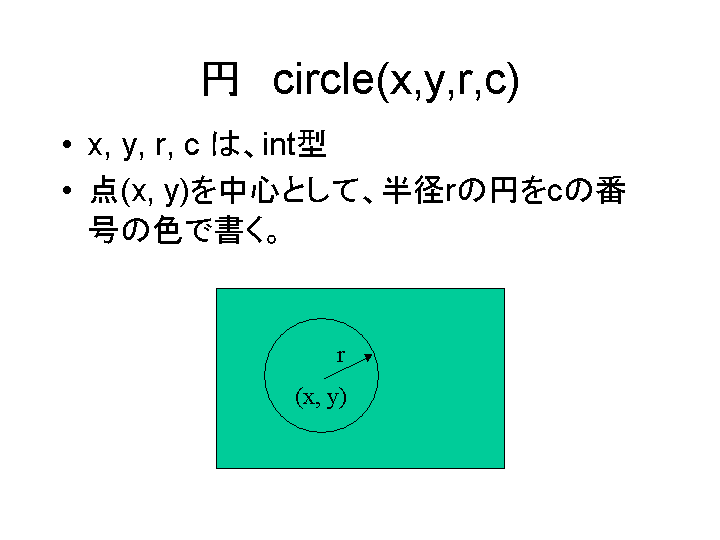

• circle(x,y,r,c)

これらの関数を組み合わせて，画面に絵を描く．
ほかにも関数が定義されているので，興味がある人はmogra_2.h を開いて中身を確認してみよう．

グラフィックのサンプルプログラム

#include <stdio.h>
#include "mogra_2.h"       /* この行を忘れないこと */

void main()
{
    g_int(640, 480);      /*  640*480ピクセルの大きさのウインドウを開く  */

    line(0,20, 40,0, 5);              /*  線を引く  */
    box(400,400, 560,479, 2);      /*  四角を書く  */
    circle(256,256, 100, 3);       /*  円を描く  */

    gend();     /* 終了処理．  */
}

このサンプルプログラムを実行すると，新しいウィンドウが開き，線・四角・円が描画される．
絵が描画されたウインドウを閉じるには，コマンドプロンプトのウィンドウで，Ctrl+C（コントロールキーを押しながら，Cを押す．）によりプログラムを終了させる．
