微分方程式の数値解法(1)

工学における微分方程式

機械工学の分野では，剛体や連続体の運動が「微分方程式」で表される．
ところが，これらの微分方程式は，うまく解ける場合(解析解という)を除き，一般的には解析的を得ることは容易ではない．

例えば，以下は二次元の熱エネルギーの移動を表す「熱伝導方程式」と呼ばれ，2階の偏微分方程式である．

\begin{align*} \rho c \dfrac{\partial T}{\partial t} = k\left(\dfrac{\partial^2 T}{\partial x^2} + \dfrac{\partial^2 T}{\partial y^2} \right) + \dot{q} \end{align*}

$x,y$ は空間座標，$t$ は時刻，$T$ は温度，$\rho$ は密度，$k$ は熱伝導率，$c$ は比熱，$\dot{q}$ は内部発熱である．
この式を解くことによって，例えばスマートフォンや家電製品内の冷却，エンジンブロックの冷却，建物外壁の断熱などの解析などができる． 詳しくは熱力学，伝熱工学で学ぶ．
また，熱の移動のほかにも，流体力学では流体の挙動，電気工学では電磁波・光波の進行，機械力学では運動解析，材料力学では構造物の強度計算，などなど，工学では多くの微分方程式が扱われる．

この熱伝導（物体中を伝わる熱や温度分布）以外にも，電磁波・光波（アンテナの設計やレンズの設計），運動解析，構造物の強度予測，耐震設計，量子力学などなど，工学の応用分野においては，解析解が得られなくとも，ある一定の精度で数値解が得られれば良い場合が多い． そこで，計算機を用いた微分方程式の解法＝数値解法が重要となる．

数値積分

上記のような方程式系において，微分方程式を数値的に解くということは， その方程式を満足する変数（温度や圧力，速度）の値の時間変化を求めることにほかならず， その解は方程式を時間軸方向に積分することにより得られる．

積分は，計算機上では四則演算の繰り返しで近似的に表すことができる．
関数の近似方には様々なやり方がある．

例えば「台形則」では，下図の通り，対象とする関数の曲線をある区間ごとに短冊状に区切り， 区切られた点を結んだ直線による台形の面積を足し合わせていく．

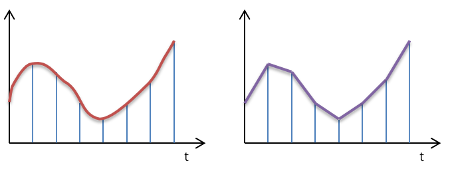

図１　台形則の原理．
左：まず関数を区間に分割　右：各区間を台形で近似

台形則では，区切りが粗いと直線と曲線の軌跡の違いが大きくなるが，区切りを充分に細かくすれば， それぞれの台形の面積は元の関数形に近づくと考えられる．
ところが，計算機では非常に多くの小さな値の乗算・加算を繰り返すと，計算による誤差（丸め誤差・打切り誤差）が累積するという問題がある．
そこで，こうした計算に起因する誤差を減らすために，数値積分には様々なアルゴリズムが存在する．

Eular法による数値積分

まず，最も単純な Eular 法（オイラー法）を試そう．

いま，時間を $t$ とし，関数 $f(t)$ は微分可能で，その導関数 $f'(t)$ が存在するとする．
微分方程式を差分にすると以下のように「近似」できる．
導関数は微小区間 $\Delta t$ の勾配を表すので，この微小区間を充分小さくとれば，誤差は減少する＝真値に近づくと考えられる．

\begin{align*} f'(t)=(f(t+\Delta t)-f(t)) /\Delta t \end{align*}

$\Delta t \rightarrow 0$ とすれば，微分の定義となる． これを変形して．

\begin{align*} f(t+\Delta t)=f(t)+\Delta t \times f'(t) \end{align*}

とする．
これをよく見ると，時刻 $t$ から微小時間 $\Delta t$ 経過後の関数の値 $f(t+\Delta t)$ は， $f(t)$ にたいして $\Delta t$ に傾き $f'(t)$ をかけたものを足して（近似的に）求まることを表している． これがオイラー法の基本的な考え方である．

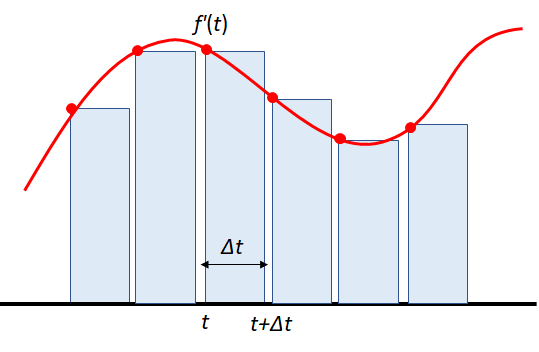

図2　Eular法．

また，時刻 $t=0$ での値 $f(0)$ （これを「初期値」という）と， 任意の時刻 $t$ での導関数 $f'(t)$ が判っているとして， この足し算を次々に繰り返し，関数の値を次々に計算してゆけば良い．

アルゴリズムは大変シンプルである．

  1. $f(0)=$ 初期値：　初期条件を設定．
  2. $f( \Delta t) = f( 0) + \Delta t \cdot f'(0)$
  3. $f(2\Delta t) = f( \Delta t) + \Delta t \cdot f'(\Delta t)$
  4. $f(3\Delta t) = f(2\Delta t) + \Delta t \cdot f'(2\Delta t)$
  5. 以降，繰り返しで，求める時刻 $t$ まで計算を進め，$f(t)$ を求める．

計算に必要な値は，初期値，導関数の値 $f'(t)$ と，時間刻み幅 $\Delta t$ （時間ステップと言う）である．
シミュレーションにあたっては，$t=0$ から何秒まで行うのか，刻み幅はどのくらいにするのかを適切に決めて計算する．

練習問題

以下の微分方程式の数値解をオイラー法による数値積分で求め，グラフに表せ． その際，解析解と比較せよ．

  1. $y'(t)=2t$
    初期条件 $y(0) = 0$，区間：$0 \leq t \leq 1$
  2. $y'(t)=y$
    初期条件 $y(0)=1$，区間：$0 \leq t \leq 1$

ヒント１：まず，（数学の）導関数を表す（C言語の）関数を定義せよ．
計算に必要な変数 $t, y$ などの値を渡すと，導関数の値 $f(t)$ を返す関数である．

double f_prime(double t, double y)     /* 関数によっては t, y を使用しない場合もある． */
{
    ...
    return ???;
}

ヒント２：時間刻み幅を 0.1, 0.01, 0.001 などと変化させ，解がどのように変化するか比較せよ．

答え合わせ用の解析解は，それぞれ各自で算出せよ．
