振動波動論 第4回

コメント

コメント

質問があります。微分方程式が線形であるかないかの判別の方法を教えてください。

詳しくは前回のコメント参照ですが, ・線形微分方程式: $x$の1次のみを含む微分方程式 ・非線形微分方程式: $x$の1次以外を含む微分方程式

コメント

p1-p2>0だと元の一般解と同じ形になると言えるのはなぜですか？

おそらく抵抗が大きい場合の過減衰の時の話ですよね.

次に, 抵抗が大きい場合, すなわち $\gamma$$\gamma$ が大きい場合を考える. 具体的にどの程度大きいかは, 小さい場合と反対で, 「$p$$p$についての解の式 :

$$\begin{array}{}& p=\frac{-\gamma \pm \sqrt{{\gamma }^2-4{\omega }_0^2}}{2}=-\frac{\gamma }{2}\pm \sqrt{\frac{{\gamma }^2}{4}-{\omega }_0^2}\end{array}$$

の第2項の根号の中身が正になる程度」として考える. すなわち,

$$\begin{array}{rl}\frac{{\gamma }^2}{4}-{\omega }_0^2& >0\\ \frac{\gamma }{2}& >{\omega }_0\end{array}$$

という場合である. これにより, $p$$p$は

$$\begin{array}{}\text{(1)}& p=-\frac{\gamma }{2}\pm \sqrt{\frac{{\gamma }^2}{4}-{\omega }_0^2}\end{array}$$

と記述できる. ここで, 第2項の根号部分は $\frac{\gamma }{2}>{\omega }_0$$\frac{\gamma}{2} > \omega_0$ であることから

$$\begin{array}{}& 0<\sqrt{\frac{{\gamma }^2}{4}-{\omega }_0^2}<\frac{\gamma }{2}\end{array}$$

となるため, 式 $\text{(1)}$$\eqref{damped-vibration_strong-resistance_p}$の正負記号がどちらであっても, $p$$p$は負になる:

$$\begin{array}{rl}p& =-\frac{\gamma }{2}\pm \sqrt{\frac{{\gamma }^2}{4}-{\omega }_0^2}<0\\ & \downarrow \\ \text{(2)}& p_1& =-\frac{\gamma }{2}+\sqrt{\frac{{\gamma }^2}{4}-{\omega }_0^2}<0\text{(3)}& p_2& =-\frac{\gamma }{2}-\sqrt{\frac{{\gamma }^2}{4}-{\omega }_0^2}<0\text{(4)}& \to p_1-p_2& =2\sqrt{\frac{{\gamma }^2}{4}-{\omega }_0^2}>0\end{array}$$



したがって, 一般解は

抵抗力が大きい場合の一般解 (過減衰) :

$$\begin{array}{}\text{(5)}& x(t)=C_1{e}^{p_{1}t}+C_2{e}^{p_{2}t}(C_1,C_2:\text{実}\text{数}\text{の}\text{任}\text{意}\text{定}\text{数})\end{array}$$

となり, 元の一般解の式と同じ形のままとなる.

$p_1$$p_1$, $p_2$$p_2$がともに負の実数のため, この解は振動せずに減衰する. したがって, この解は 過減衰 と呼ばれる.

$p_1-P_2>0$$p_1 - P_2 > 0$ ということよりも, $p<0$$p<0$ となり $p$$p$ が負の実数であることがポイントです. 抵抗が小さい (減衰振動) の場合は, $p$$p$が複素数であったため, 式変形により物理現象を読み取りやすくしましたが, 抵抗が大きい (過減衰) の場合は, $p$$p$が負の実数であり, すでに物理現象を読み取ることができるため, これ以上式変形をしませんでした.

コメント

余談のケプラー問題について気になった。実際にどうk/mを使っているのか？

ケプラー問題の場合は, 運動エネルギーの項と万有引力によるエネルギー項によって構成できます. その際に ${\displaystyle \frac{k}{m}}$${\displaystyle \frac{k}{m}}$ などで無次元化することがあります.

コメント

ポテンシャルの2回微分が0だと平坦なポテンシャルになること。バネ振動の一般解のCは複素数の任意定数であるのにA1＝C1+C2　A2が実数になること。A1=cosφ　A2=-sinφになる理由がよく分からなかったです。

ポテンシャルの1回微分が0の点は, 極小/極大点なので平坦ではあります. ただし, ポテンシャルの2回微分が0の点は, その極小/極大点において凹凸もないことになるので, より広範囲で平坦といえます.

したがって, 元の一般解の式 $x(t)=C_1{e}^{p_{1}t}+C_2{e}^{p_{2}t}$$x(t) = C_1 e^{p_1 t} + C_2 e^{p_2 t}$ は

$$\begin{array}{rl}x(t)& =C_1{e}^{i{\omega }_{0}t}+C_2{e}^{-i{\omega }_{0}t}\\ & \downarrow \text{オ}\text{イ}\text{ラ}\text{ー}\text{の}\text{公}\text{式}:e^{i\theta }=\cos \theta +i\sin \theta \\ & =C_1(\cos {\omega }_{0}t+i\sin {\omega }_{0}t)+C_2(\cos (-{\omega }_{0}t)+i\sin (-{\omega }_{0}t))\\ & =C_1(\cos {\omega }_{0}t+i\sin {\omega }_{0}t)+C_2(\cos {\omega }_{0}t-i\sin {\omega }_{0}t)\\ & =(C_1+C_2)\cos {\omega }_{0}t+i(C_1-C_2)\sin {\omega }_{0}t\end{array}$$

となる. $C_1$$C_1$, $C_2$$C_2$は任意定数であり, $x$ は実数なので, 2つの実数$A_1$$A_1$, $A_2$$A_2$

$$\begin{array}{rl}{A}_1& =C_1+C_2\\ A_2& =i(C_1-C_2)\end{array}$$

と置き換えると,

の部分かと思います. これは, $C_1$$C_1$, $C_2$$C_2$自体は任意定数なのですが, ${\displaystyle x(t)=A_1\cos {\omega }_{0}t+A_2\sin {\omega }_{0}t}$${\displaystyle x(t) = A_1 \cos \omega_0 t + A_2 \sin \omega_0 t}$ と置き換えた場合, 左辺の$x(t)$$x(t)$が実数, 右辺の$\cos {\omega }_{0}t,\sin {\omega }_{0}t$$\cos \omega_0 t, \sin \omega_0 t$も実数であることから, その係数の$A_1,A_2$$A_1, A_2$も実数といえます.

このままでもよいが, 極座標を意識して, さらに2つの実数$A$, $\varphi$$\phi$

$$\begin{array}{rl}{A}_1& =A\cos \varphi \\ A_2& =-A\sin \varphi \end{array}$$

に置き換える

に関しては, 任意定数を$A_1,A_2$$A_1,A_2$ という2つのセットから, $A,\varphi$$A, \phi$という2つのセットに置き換えたということになります. これは, 2次元平面内のある点について, $(x,y)$$(x,y)$ という直交座標系から $(r,\theta )$$(r, \theta)$ という極座標系に置き換えたことに似ています.

コメント

導出がかなり難しくて内容が全然分かりませんでした

授業はとてもわかりやすいです。少し進むのが早いと思いました。

強制振動のための準備

強制振動現象の運動方程式は, これまでに計算してきた単振動, 減衰振動の運動方程式とは異なる形の方程式 (線形非斉次微分方程式) となる. そこで, この章では準備として, その線形非斉次微分方程式の一般解の導出方法を紹介する.

線形非斉次微分方程式の一般解の導出

線形非斉次微分方程式とは

線形微分方程式として

を考える. ここで, $R(t)$$R(t)$について

• $R(t)=0$$R(t)=0$ の場合 : 線形斉次 (同次) 微分方程式

• $R(t)\ne 0$$R(t) \neq 0$ の場合 : 線形非斉次 (非同次) 微分方程式

と呼ぶ.

なお, これまでにやってきた単振動, 減衰振動とは

• $P(t)=0,R(t)=0$$P(t)=0, R(t)=0$ の場合 : 単振動 ${\displaystyle (\frac{d^{2}x}{d{t}^2}+{\omega }^{2}x=0)}$${\displaystyle \left(\frac{d^2 x}{d t^2} + \omega^2 x = 0\right)}$

• $P(t)\ne 0,R(t)=0$$P(t) \neq 0, R(t)=0$ の場合 : 減衰振動 ${\displaystyle (\frac{d^{2}x}{d{t}^2}+\gamma \frac{dx}{dt}+{\omega }_0^{2}x=0)}$${\displaystyle \left(\frac{d^2 x}{dt^2} + \gamma \frac{dx}{dt} + \omega_0^2 x = 0\right)}$

として対応する.

しかし, 強制振動においては, $R(t)$$R(t)$が0ではない, 時刻についての何らかの関数となる.

そのため, これまでの一般解の導出方法のままでは解くことができず, 少し手を加えた手法が必要となる

線形非斉次微分方程式の一般解の導出手順

線形非斉次微分方程式の一般解を導出する手順は

線形非斉次微分方程式の一般解の導出手順 : １. $R(t)=0$$R(t) = 0$ の場合 (線形斉次微分方程式) の一般解 $x_0(t)$$x_0 (t)$ を求める [斉次の一般解] ２. $R(t)\ne 0$$R(t) \neq 0$ の場合 (線形非斉次微分方程式) の特解 $X_0(t)$$X_0 (t)$ を求める [非斉次の特解] ３. 2つの解 $x_0(t)$$x_0 (t)$, $X_0(t)$$X_0 (t)$ の足し合わせ $x(t)$$x(t)$ が, 元の線形非斉次微分方程式の一般解となる [非斉次の一般解]

である. ここで, 特解とは, 元の線形非斉次微分方程式を満たす解であれば (本当に) 何でも良い.

導出手順の確認

上記の3つの手順で線形非斉次微分方程式の一般解が求められることを確かめる.

１. 斉次の一般解

まず, ・$R(t)=0$$R(t) = 0$ の場合 (線形斉次微分方程式) の一般解 $x_0(t)$$x_0 (t)$ が求められたとする. ここで, $x_0(t)$$x_0(t)$は, 2階の微分方程式の一般解なので, 2つの任意定数を含んでいる. このとき,

が成り立つ.

２. 非斉次の特解

次に, ・$R(t)\ne 0$$R(t) \neq 0$ の場合 (線形非斉次微分方程式) の特解 $X_0(t)$$X_0 (t)$ が求められたとする. このとき,

が成り立つ.

３. 非斉次の一般解

さらに, それらの解の足し合わせを

と書くことにする. この $x(t)$$x(t)$ の1, 2階微分は

となる. したがって, これらを元の線形非斉次微分方程式 $\text{(6)}$$\eqref{inhomogenerous-linear-differential-equation}$ の左辺に代入すると,

となり, 元の線形非斉次微分方程式 $\text{(6)}$$\eqref{inhomogenerous-linear-differential-equation}$ の右辺となる. このことから, 「$x(t)$$x(t)$は元の線形非斉次微分方程式 $\text{(6)}$$\eqref{inhomogenerous-linear-differential-equation}$ を満たす解である」 ことが確認できた.

また, $x(t)$$x(t)$の中の$x_0(t)$$x_0(t)$が2つの任意定数を含むことから, 当然, $x(t)$$x(t)$も2つの任意定数を含む.

以上より, 「$x(t)$$x(t)$ は元の2階の線形非斉次微分方程式 $\text{(6)}$$\eqref{inhomogenerous-linear-differential-equation}$ を満たす一般解である」 ことが確認できた.

なお, 2つの解の足し合わせの式 $\text{(9)}$$\eqref{x-x0-X0}$ $x(t)=x_0(t)+X_0(t)$$x(t) = x_0 (t) + X_0 (t)$ は, 元の線形非斉次微分方程式 $\text{(6)}$$\eqref{inhomogenerous-linear-differential-equation}$ $\frac{d^{2}x(t)}{d{t}^2}+P(t)\frac{dx(t)}{dt}+Q(t)x(t)=R(t)$$\frac{d^2 x(t)}{dt^2} + P(t) \frac{dx(t)}{dt} + Q(t) x(t) = R(t)$ の線形性から解の重ね合わせが成り立つことに由来している.

これで線形非斉次微分方程式の解法が確認できたため, 強制振動現象を具体的に見ていく.

強制振動

概要

強制振動 :

外力が働く場合の運動を強制振動という.

振り子に周期的な力を加えた場合は, 自由に振動させた際とは異なった振動となる. この場合の振動現象は外力自体の性質と, 外力がない場合の自由な振動の性質とによって決まる.

例えば, ブランコに乗っている人の周期的に背中を押してやることで, そのブランコの揺れを大きくできたり, 小さくさせたりするような場合を想像すれば良い.

ブランコに乗っている人が屈伸運動 (=重心位置をずらす) でブランコの揺れを大きくしていく現象は自励振動と呼ぶ.

以下では具体的に

• 単振動 + 周期的な外力

• 単振動 + 速度に比例する抵抗 + 周期的な外力

について見ていく.

単振動+周期的な外力

概要

まずは, 下図のようなバネによる単振動に周期的な外力を作用させた系を考える.

ここでは最も基本的な例として, 単振動に

という周期的な外力$F(t)$$F(t)$が加わった場合を考える.

より複雑な一般的な形をした関数はフーリエ級数によって, $\cos$$\cos$ 関数等の和として表現できる. 今回扱う系は線形な微分方程式なので, 最も基本的な $\cos$$\cos$ タイプの外力での一般解を解くことができれば, 一般の関数についてもその足し合わせで求めることができる.

この場合の運動方程式は

となる. これは上述の線形非斉次微分方程式 $\text{(6)}$$\eqref{inhomogenerous-linear-differential-equation}$ ${\displaystyle \frac{d^{2}x(t)}{d{t}^2}+P(t)\frac{dx}{dt}+Q(t)x(t)=R(t)}$${\displaystyle \frac{d^2 x(t)}{dt^2} + P(t) \frac{dx}{dt} + Q(t) x(t) = R(t)}$ における,

という場合に対応する.

一般解の導出

上述の線形非斉次微分方程式の一般解の導出手順にしたがって, 一般解を求めていく.

斉次の一般解 $x_0(t)$$x_0 (t)$

斉次 ($R(t)=0$$R(t) = 0$ ) の場合は

となり, 単振動の運動方程式に帰着する. したがって, この一般解は

となる.

非斉次の特解 $X_0(t)$$X_0 (t)$

特解$X_0(t)$$X_0 (t)$ については, 外力 $R(t)$$R(t)$ が$\cos {\omega }_{f}t$$\cos \omega_f t$ という関数を含んでいることに着目し, 仮に

と置くことにする.

この特解を運動方程式 $\text{(11)}$$\eqref{eom_simple+periodic}$ ${\displaystyle \frac{d^{2}x}{d{t}^2}+{\omega }_0^{2}x=f_0\cos {\omega }_{f}t}$${\displaystyle \frac{d^2 x}{dt^2} + \omega_0^2 x = f_0 \cos \omega_f t}$ に代入すると,

となる. したがって特解は

として求まった.

非斉次の一般解 $x(t)$$x(t)$

以上より, $x_0(t)$$x_0 (t)$ の式 $\text{(12)}$$\eqref{x0_simple+periodic}$, $X_0(t)$$X_0 (t)$ の式 $\text{(13)}$$\eqref{X0_simple+periodic}$ を足し合わせることで, 元の運動方程式 $\text{(11)}$$\eqref{eom_simple+periodic}$ ${\displaystyle \frac{d^{2}x}{d{t}^2}+{\omega }_0^{2}x=f_0\cos {\omega }_{f}t}$${\displaystyle \frac{d^2 x}{dt^2} + \omega_0^2 x = f_0 \cos \omega_f t}$ の一般解

一般解 (単振動+周期的な外力) :

が導出できた.

これは, 下図のような運動となる.

アニメ (スクショ)	アニメ

一般解の解釈

一般解 $\text{(14)}$$\eqref{x_simple+periodic}$ ${\displaystyle x(t)=A\cos ({\omega }_{0}t+\varphi )+\frac{f_0}{{\omega }_0^2-{\omega }_f^2}\cos {\omega }_{f}t}$${\displaystyle x(t) = A \cos (\omega_0 t + \phi) + \frac{f_0}{\omega_0^2 - \omega_f^2} \cos \omega_f t}$ は, ・右辺 第1項 : 外力がない場合の単振動 (振動子の固有振動とも呼ばれる) ・右辺 第2項 : 外力の影響そのもの を表す.

非常に大きい$f_0$$f_0$ or ${\omega }_0\sim {\omega }_f$$\omega_0 \sim \omega_f$ の場合

この一般解 ${\displaystyle x(t)=A\cos ({\omega }_{0}t+\varphi )+\frac{f_0}{{\omega }_0^2-{\omega }_f^2}\cos {\omega }_{f}t}$${\displaystyle x(t) = A \cos (\omega_0 t + \phi) + \frac{f_0}{\omega_0^2 - \omega_f^2} \cos \omega_f t}$ は ・$f_0$$f_0$が非常に大きい, もしくは ・${\omega }_0\sim {\omega }_f$$\omega_0 \sim \omega_f$ といった場合に, 右辺第2項 (外力) がこの系をほぼ支配的 :

となる. 外力は式 $\text{(10)}$$\eqref{force}$ $F(t)=F_0\cos {\omega }_{f}t$$F(t) = F_0 \cos \omega_f t$ であるので, 外力 $F(t)$$F(t)$ とおもりの変位 $x(t)$$x(t)$ を比較すると

となる (下図参照).

${\omega }_0$$\omega_0$, ${\omega }_f$$\omega_f$ の大小	グラフ
${\omega }_0>{\omega }_f$$\omega_0 > \omega_f$
${\omega }_0<{\omega }_f$$\omega_0 < \omega_f$

${\omega }_0={\omega }_f$$\omega_0 = \omega_f$の場合

${\omega }_0={\omega }_f$$\omega_0 = \omega_f$の場合は, 一般解 $\text{(14)}$$\eqref{x_simple+periodic}$ ${\displaystyle x(t)=A\cos ({\omega }_{0}t+\varphi )+\frac{f_0}{{\omega }_0^2-{\omega }_f^2}\cos {\omega }_{f}t}$${\displaystyle x(t) = A \cos (\omega_0 t + \phi) + \frac{f_0}{\omega_0^2 - \omega_f^2} \cos \omega_f t}$ の外力の項 (右辺 第2項) は発散して無限大になるため, $x(t)$$x(t)$ も無限大になる. これを振幅共振 (振幅共鳴) と呼ぶ.

ただし, $x(t)$$x (t)$ がある程度よりも大きくなると, ・バネによる復元力が $-kx$$-kx$ では表せなくなる ・$\frac{dx}{dt}$$\frac{dx}{dt}$ が大きくなりすぎて空気抵抗の影響を考慮する必要が出てくる などして, そもそもの運動方程式 $\text{(11)}$$\eqref{eom_simple+periodic}$ ${\displaystyle \frac{d^{2}x}{d{t}^2}+{\omega }_0^{2}x=f_0\cos {\omega }_{f}t}$${\displaystyle \frac{d^2 x}{dt^2} + \omega_0^2 x = f_0 \cos \omega_f t}$ が成立しなくなるため, 系が変わってしまう.

また, 振り子は紐による構造的な$x(t)$$x(t)$の制限があるため, $x(t)$$x(t)$ が無限大になるような現象は発生しない.

単振動 + 速度に比例する抵抗 + 周期的な外力

概要

次に, 下図のような, バネによる単振動に速度に比例する抵抗 (摩擦) と周期的な外力を作用させた系を考える.

ここでも前述と同様に

という周期的な外力$F(t)$$F(t)$が加わった場合を考える.

この場合の運動方程式は

となる.

これは, より一般的な線形非斉次微分方程式 $\text{(6)}$$\eqref{inhomogenerous-linear-differential-equation}$ ${\displaystyle \frac{d^{2}x(t)}{d{t}^2}+P(t)\frac{dx}{dt}+Q(t)x(t)=R(t)}$${\displaystyle \frac{d^2 x(t)}{dt^2} + P(t) \frac{dx}{dt} + Q(t) x(t) = R(t)}$ における

という場合に対応する.

一般解の導出

上述の線形非斉次微分方程式の一般解の導出手順にしたがって, 一般解を求めていく.

斉次の一般解 $x_0(t)$$x_0 (t)$

斉次 ( $R(t)=0$$R(t) = 0$ ) の場合は

となり, 抵抗のある場合のバネによる運動 (減衰振動等) の運動方程式に帰着する.

したがって, この一般解は

となる. また, 抵抗が小さい場合 ${\displaystyle \frac{\gamma }{2}<{\omega }_0}$${\displaystyle \frac{\gamma}{2} < \omega_0 }$の一般解は

となる.

非斉次の特解 $X_0(t)$$X_0 (t)$ (準備)

前節の 単振動+周期的な外力 の場合と同様に $X_0(t)$$X_0 (t)$を仮にcos形と置いて計算しても特解は求まる. しかし, ここでは計算がより楽な, 複素数を用いた方法で行ってみる. 以前に紹介した, 複素指数関数を用いた単振動の一般解を導出する方法と同様である.

まず, 運動方程式 $\text{(16)}$$\eqref{eom_damped+periodic}$ ${\displaystyle \frac{d^{2}x}{d{t}^2}+\gamma \frac{dx}{dt}+{\omega }_0^{2}x=f_0\cos {\omega }_{f}t}$${\displaystyle \frac{d^2 x}{dt^2} + \gamma \frac{dx}{dt} + \omega_0^2 x = f_0 \cos \omega_f t}$において, 位置$x$を

と置き換える. さらに, 運動方程式 $\text{(16)}$$\eqref{eom_damped+periodic}$ の外力の項 (右辺) が実数部になるような複素関数

を考える. すると, 運動方程式 $\text{(16)}$$\eqref{eom_damped+periodic}$ を

拡張された運動方程式 :

と拡張することができる. この場合, 一般的な線形非斉次微分方程式 $\text{(6)}$$\eqref{inhomogenerous-linear-differential-equation}$ との対応は

となる.

あとは, 拡張された運動方程式 $\text{(21)}$$\eqref{eom_damped+periodic-z}$ の複素解を求め, その実部を取ると, 元の運動方程式 $\text{(16)}$$\eqref{eom_damped+periodic}$ の解を求めたことになる. 今回はこれを特解に対して計算していく.

確認

単振動の際と同様だが, 複素化して解く手法で問題ないことを, 念の為確認しておく. 複素解$z$$z$が得られたとして, 複素拡張された運動方程式 $\text{(21)}$$\eqref{eom_damped+periodic-z}$ に, 複素数$z$$z$の定義式 $\text{(19)}$$\eqref{xyz}$ $z=x+iy$$z=x+iy$ , 複素化した外力のオイラーの公式 $\text{(20)}$$\eqref{f0-complex}$ $f_0{e}^{i{\omega }_{f}t}=f_0(\cos {\omega }_{f}t+i\sin {\omega }_{f}t)$$f_0 e^{i \omega_f t} = f_0 ( \cos \omega_f t + i \sin \omega_f t )$​​ を代入し, 整理すると

となる.

複素数が0になるということは, 実部も虚部もともに0になることと等価であり,

が同時に成立することを意味する. この式 $\text{(22)}$$\eqref{eom-x-in-z}$ は元の運動方程式 $\text{(16)}$$\eqref{eom_damped+periodic}$ そのものである.

したがって, 複素関数の微分方程式だと思って複素解を求めた後に, その実部をとれば, 元の運動方程式 $\text{(16)}$$\eqref{eom_damped+periodic}$ の解に対応することが確認できた.

元の外力が$f_0\sin {\omega }_{f}t$$f_0 \sin \omega_f t$ で, かつ, 同様の複素化 $f_0{e}^{i{\omega }_{f}t}=f_0(\cos {\omega }_{f}t+i\sin {\omega }_{f}t)$$f_0 e^{i \omega_f t} = f_0 ( \cos \omega_f t + i \sin \omega_f t )$ をしていた場合は, 得られた複素解の虚部を取ることで元の運動方程式の解に対応する.

非斉次の特解 $X_0(t)$$X_0 (t)$ (本編)

拡張された運動方程式 $\text{(21)}$$\eqref{eom_damped+periodic-z}$ :

について考える. 右辺が$e^{i{\omega }_{f}t}$$e^{i \omega_f t }$という因子をもった複素指数関数なので, 特解$Z_0(t)$$Z_0 (t)$を仮に

と置くことにする.

この特解を拡張された運動方程式 $\text{(21)}$$\eqref{eom_damped+periodic-z}$ に代入すると,

となり, 定めるべき $C_f$$C_f$ が求まった. したがって特解は

として求まった.

実部, 虚部を分けやすいように係数をもう少し整理してみよう. 係数の分母 ${\omega }_0^2-{\omega }_f^2+i\gamma {\omega }_f$$\omega_0^2 - \omega_f^2 + i \gamma \omega_f$ は複素平面で考えると下図のようになる.

したがって, 極座標表示 ($z=r{e}^{i\theta }$$z = r e^{i \theta}$) と対応させると

となる. これを特解の式 $\text{(23)}$$\eqref{Z0_simple+periodic}$ ${\displaystyle Z_0(t)=\frac{f_0}{{\omega }_0^2-{\omega }_f^2+i\gamma {\omega }_f}{e}^{i{\omega }_{f}t}}$${\displaystyle Z_0 (t) = \frac{f_0}{ \omega_0^2 - \omega_f^2 + i \gamma \omega_f } e^{ i \omega_f t }}$ の係数の分母に代入すると

となる. あとはこの実部をとれば, 特解 $X_0(t)$$X_0 (t)$

が求められた.

非斉次の一般解 $x(t)$$x(t)$

以上より, 斉次の一般解 $\text{(17)}$$\eqref{x0_damped+periodic}$ $x_0(t)=C_1{e}^{p_{1}t}+C_2{e}^{p_{2}t}$$x_0(t) = C_1 e^{p_1 t} + C_2 e^{p_2 t}$, 非斉次の特解 $\text{(25)}$$\eqref{X0_damped+periodic}$ $X_0(t)=A_f\cos ({\omega }_{f}t-\theta )$$X_0 (t) = A_f \cos (\omega_f t - \theta)$ を足し合わせることで, 一般解

一般解 (単振動+速度に比例する抵抗+周期的な外力 (強制振動) ) :

が導出できた.

特に, 抵抗力が小さい場合 ($\frac{\gamma }{2}<{\omega }_0$$\frac{\gamma}{2} < \omega_0$) は斉次の一般解が $\text{(18)}$$\eqref{damped-vibration-solution-small-resistance}$ $x_0(t)=e^{-\frac{\gamma }{2}t}A\cos (\tilde{\omega }t+\varphi )$$x_0(t) = e^{-\frac{\gamma}{2} t} A \cos (\tilde{\omega} t + \phi)$ となるので,

一般解 (減衰振動+周期的な外力 (強制振動) ) :

となる.

これは, 下図のように, 減衰振動によって小さく揺れながら, 全体としては外力の振動に近づいていく振動となる.

アニメ (スクショ)	アニメ

一般解の解釈

一般解 $\text{(26)}$$\eqref{x_damped+periodic}$ $x(t)=C_1{e}^{p_{1}t}+C_2{e}^{p_{2}t}+A_f\cos ({\omega }_{f}t-\theta )$$x(t) = C_1 e^{p_1 t} + C_2 e^{p_2 t} + A_f \cos (\omega_f t - \theta)$ は, ・右辺 第1, 2項 : 外力がない場合の, 抵抗のある場合のバネによる運動. 十分時間が経てば0になる. ・右辺 第3項 : 外力と同じ角振動数の振動. 強制振動の項とも呼ばれる. を表し,

特に, 抵抗力が小さい場合の一般解 $\text{(27)}$$\eqref{x_damped+periodic_small-resistance}$ $x(t)=e^{-\frac{\gamma }{2}t}A\cos (\tilde{\omega }t+\varphi )+A_f\cos ({\omega }_{f}t-\theta )$$x(t) = e^{-\frac{\gamma}{2} t} A \cos (\tilde{\omega} t + \phi) + A_f \cos (\omega_f t - \theta)$ は, ・右辺 第1項 : 外力がない場合の減衰振動. 十分時間が経てば0になる. ・右辺 第2項 : 外力と同じ角振動数の振動. 強制振動の項とも呼ばれる. を表す.

上図では, 抵抗が小さい場合を例に図示したため, 運動初期においては減衰振動と強制振動が混ざりあった複雑な運動となっている.

ただし, 十分時間がたった後は, 抵抗力の大小に関わらず抵抗のある場合のバネによる運動 (or 減衰振動) の部分は0となり, 強制振動部分 (特解 $\text{(25)}$$\eqref{X0_damped+periodic}$) のみが残る :

このような状態を定常状態と呼ぶ.

振幅共鳴, 感受率

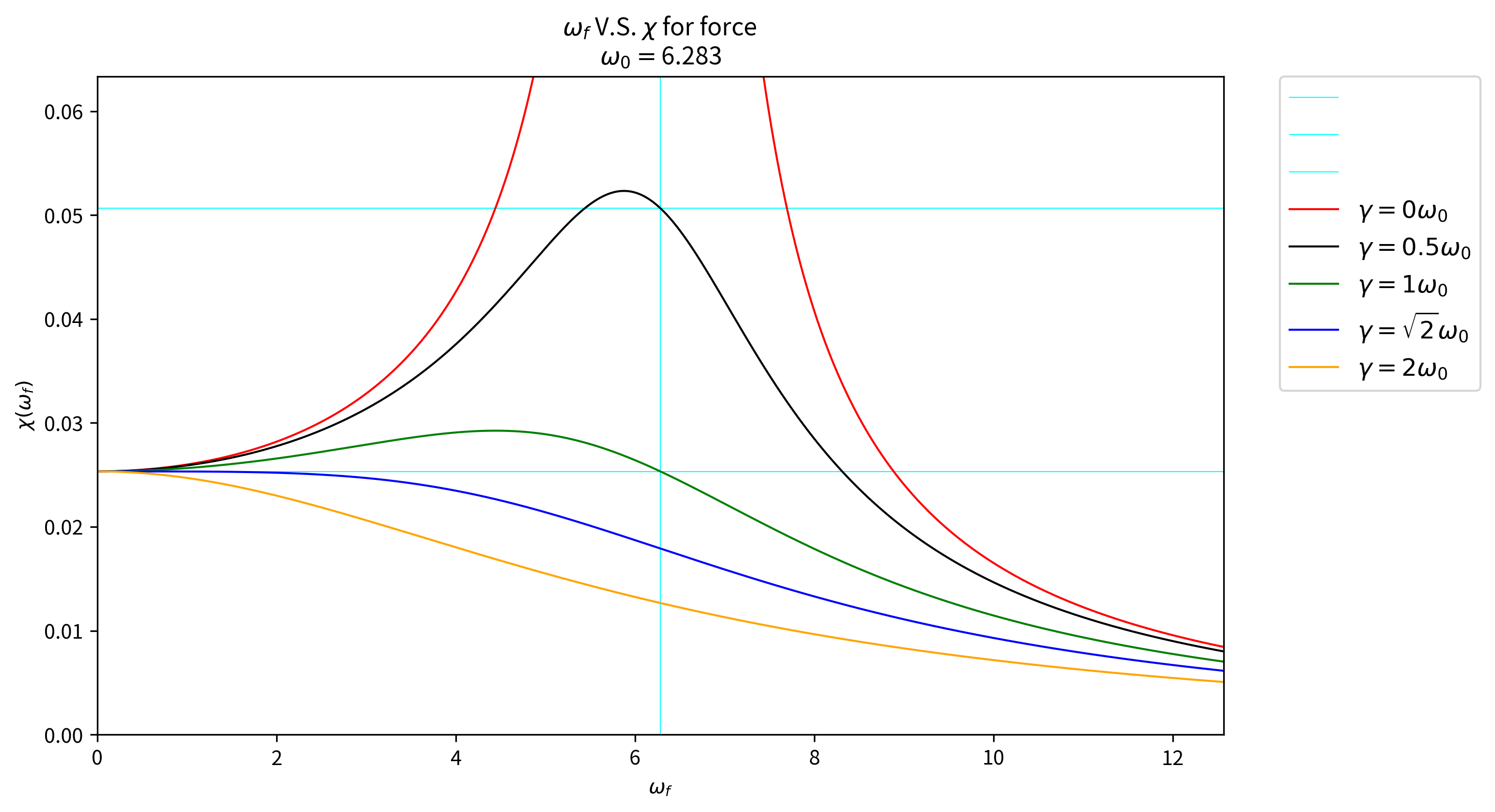

共鳴曲線

外力を与える頻度 (角振動数 ${\omega }_f$$\omega_f$ ) によって強制振動の振幅がどれだけ大きくなるか, を見てみよう. これは, ブランコに乗っている人の背中を, どの頻度 (角振動数 ${\omega }_f$$\omega_f$ ) で押してやれば, そのブランコの振幅を大きくできるか, という内容に近い.

実際に, 外力の角振動数 ${\omega }_f$$\omega_f$ と外力部分の振幅 $A_f$$A_f$ との関係を, $A_f$$A_f$ の定義式 $\text{(24)}$$\eqref{def_Af_0}$ ${\displaystyle A_f\equiv \frac{f_0}{\sqrt{({\omega }_0^2-{\omega }_f^2{)}^2+{\gamma }^2{\omega }_f^2}}}$${\displaystyle A_f \equiv \frac{f_0}{ \sqrt{ (\omega_0^2 - \omega_f^2)^2 + \gamma^2 \omega_f^2} }}$ から考えていく.

となる. 角振動数比 $\widetilde{{\omega }_f}$$\tilde{\omega_f}$ に対する, スケールされた外力部分の振幅 ${\displaystyle \frac{{\omega }_0^2}{f_0}{A}_f}$${\displaystyle \frac{\omega_0^2}{f_0} A_f}$ の変化率を見るために, 両辺を$\widetilde{{\omega }_f}$$\tilde{\omega_f}$ で微分すると

となる. したがって, 「スケールされた外力部分の振幅 ${\displaystyle \frac{{\omega }_0^2}{f_0}{A}_f}$${\displaystyle \frac{\omega_0^2}{f_0} A_f}$ の傾きが0となる」, すなわち, 「変化率 ${\displaystyle \frac{d}{d\widetilde{{\omega }_f}}\left(\frac{{\omega }_0^2}{f_0}{A}_f\right)=0}$${\displaystyle \frac{d}{d \tilde{\omega_f}} \left( \frac{\omega_0^2}{f_0} A_f \right) = 0}$ となる」 のは,
