第10回：グラフィックス

今週は，コンピュータで絵を描くしくみを学ぼう。

グラフィック入門編

(mogla.zip)を右クリックして，ソースファイルを保存するフォルダと同じ場所に保存する。
（この時，「ファイルの種類」は「テキスト文書」ではなく「すべてのファイル」に変更する。）

これは，グラフィックスの基本的な関数を集めたライブラリ(OpenGL)を，borland C で使えるようにしたもので，ファイルをダブルクリックするとmogla という名前のフォルダが見つかる。このフォルダを，普段作業しているマイドキュメントなどに，コピーしよう。グラフィックスを利用してプログラムを組むときは，このフォルダの中で作業をする。プログラムで，使える命令は下記の通りである。これらの関数を呼び出して，画面に絵を描いてみよう。

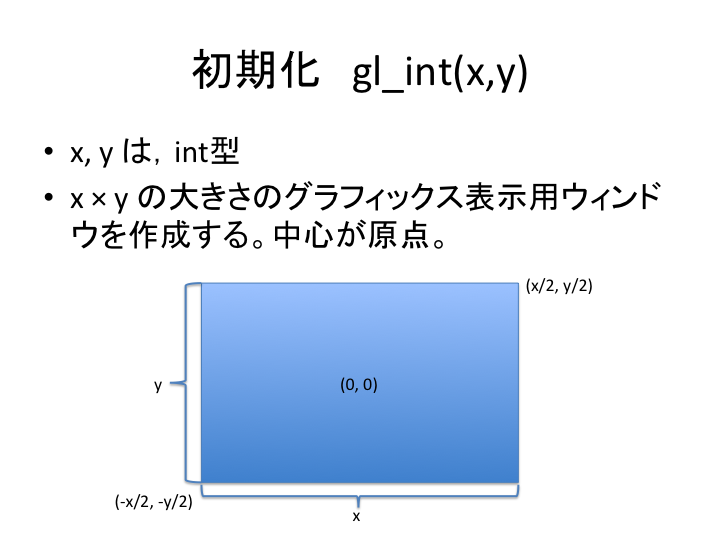

gl_int(x,y)

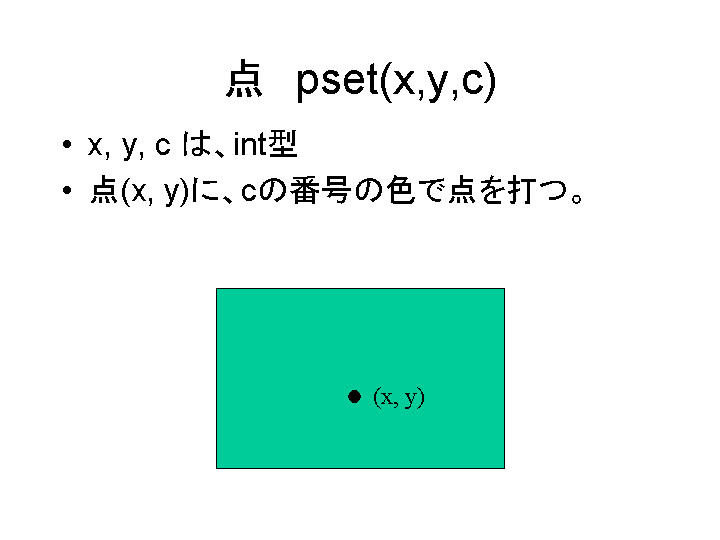

pset(x,y,c)

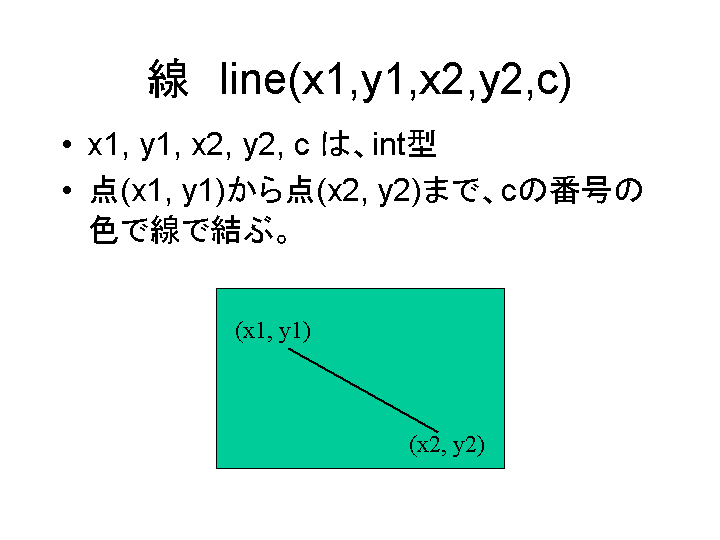

line(x1,y1,x2,y2,c)

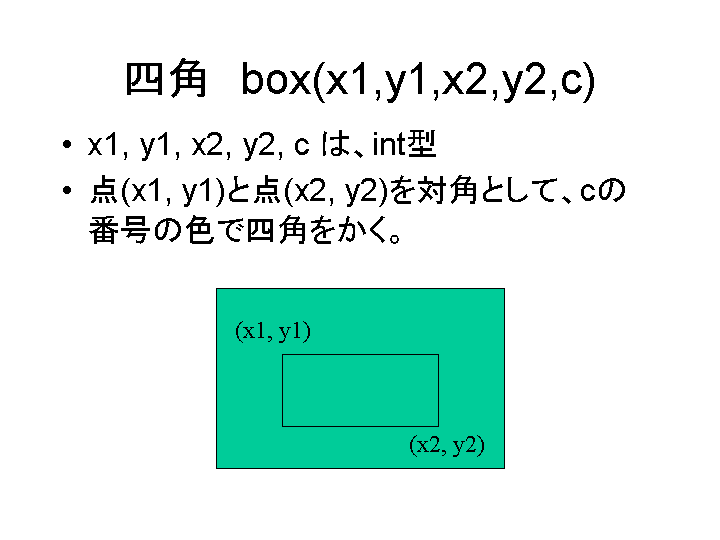

box(x1,y1,x2,y2,c)

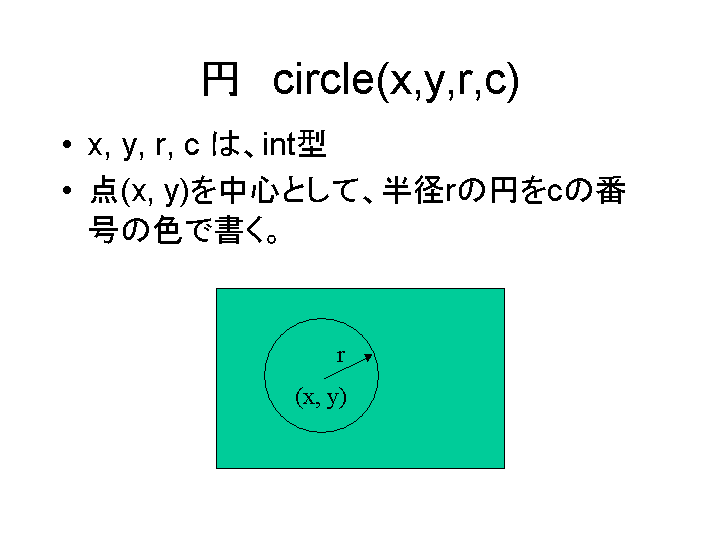

circle(x,y,r,c)

画面に絵を描画する場合，まず，座標系に注意しよう．
X座標は左から右へ増加，Y座標は下から上へ増加する．
原点は，新しくできるウインドウの中心となる．
座標値は整数である．
これらの特徴は，コンピュータのディスプレイの仕組みに依存する．

下記に絵を描くための関数の使い方を示す．座標の値はint型と書いてあるが，float型でもdouble型でも可．

グラフィックのサンプルプログラム


#include <stdio.h>
#include "mogla.f"       /* この行を忘れないこと */

void graphic(void)       /* この関数の中で描画する */
{
    double x1,x2,x3,y1,y2,y3;

    gl_clearbuffer();    /* おまじない */

    x1=-200.0;
    y1=0.0;
    x2=0.0;
    y2=200.0;
    x3=(x1+x2)/2.0;
    y3=(y1+y2)/2.0;

    line(x1,y1,x2,y2,10);
    line(0.0,0.0,x3,y3,12);

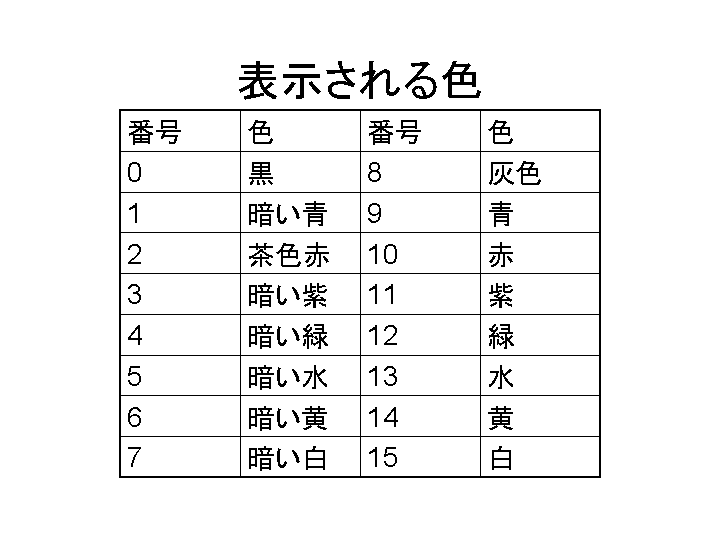

    line(0,0,320,0,5);

    box(-100,-100,100,100,2);

    circle(0,0,100,3);

    gl_flush();      /* おまじない */

}

void main()
{
    gl_int(640, 480);   /*  640*480ピクセルのウインドウを開く  */

    gl_displayfunc(graphic);    /* 描画関数の呼び出し */

    gl_loop();          /* 再描画処理  */
}

このプログラムは，先ほどのmoglaフォルダに，mogla.cとして保存されている。これをコンパイルするには，「cd mogla」と入力してmoglaフォルダ内に移動して，bccglというコマンドを用いて，

bccgl mogla.c

と入力する。実行すると，新しいウィンドウが開いて，グラフィックが描かれる。（画面が表示されるまで，時間がかかる場合があります。）絵が描画されたウインドウを閉じるには，ウインドウ右上の閉じるボタン「×」を押すか，ctrl キーと C を同時に押す。

【演習課題】

(1)　いろいろな図形・色を描画して，座標，グラフィックコマンドを試す。

(2)　y = x　のグラフを表示するプログラムを作成する。

(3)　y = x²　のグラフを表示するプログラムを作成する。ただし，できるだけ見やすい形になるよう，画面の座標と，描画する座標を変換する。たとえば，値１が，画面上では，100になるよう工夫しよう。

(4)　(3)と同様に　y = sin(x)　および　y = cos(x)　のグラフを一周期分表示するプログラムを作成する。
