除湿カートリッジの交換

必要なとき：Humidityが5%以上になったとき→1年に1回湿度の高い夏が過ぎたあたりに交換（カートリッジの価格　65,000円）

1. Fig.1のように、レーザヘッドのお尻の蓋にある4本のネジを外す。

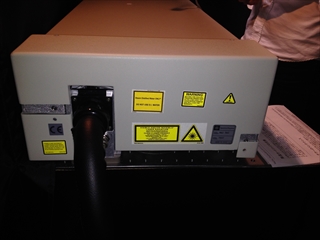

Fig.1 ４ヵ所のネジ取り外し



2. Fig.2のように、マイナスドライバーで上面に隙間3mmくらい開けてから、蓋を上の方に持ち上げるように外す。片側だけでなく、両側に隙間を作らないと外れない点に注意。



Fig.2 蓋に隙間を開ける



3. Fig.3のように、蓋を真上に上げるようにして、外す。



Fig.3 蓋に取り外し



4. Fig.4のように、カートリッジを支えている３本の黒いバンドを外す。



Fig.4 黒いバンドの取り外し



5. カートリッジの前後２ヵ所のコネクタを、ワンタッチ・スイッチ（Fig.5の赤○）を押して外す。



Fig.5 ２ヵ所のワンタッチ・スイッチと新カートリッジの交換



6. 新しいカートリッジを取り付ける。コネクタがパチンというまで押し込む。（コネクタには弁が付いているので、交換中に共振器内が大気にさらされることはないので、焦らず交換する）新しいカートリッジには濃い青のシリカゲルが層（Fig.5の赤↑）がある。
7. Fig.4で外した３本の黒いバンドで新しいカートリッジを絞める。
8. Fig.6レーザヘッドの蓋を真上から降ろすように閉める。このとき、蓋が本体とうまくかみ合うように入れる。下まで押し込んだら、ネジを締める。

Fig.6 蓋のはめて、ネジを締めて閉じる
