第6回 エンジニアリンググラフの書き方

通常、グラフを書くためには専用ソフトウェアが用いられるが、最近ではよく普及していて身近であるという理由からExcelが用いられることも多くなった。 しかし、Excelはもともと工学的なグラフを書くためのソフトウェアでは無いため、種々、具合の悪いことがある。 Excel2007以降では比較的良くはなったものの、Excelがデフォルト(標準)にしているグラフ設定は工学用途としては受け入れられない。

ここでは、学会や技術レポートで通用する、しっかりとした美しいグラフの書き方を学ぶ。

本講義で身につけた知識が役立つ科目等: 機械工学実験、メカトロニクス実習、ゼミナール、卒業研究、また大学院での研究活動など。

6.1 Excelの標準設定で書かれる悪いグラフ

snapshot

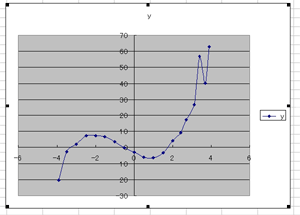

Fig.1 Excel(2003)の標準設定で描かれるグラフの例
snapshot
Excel2007の標準設定で描かれるグラフの例

Excelの標準設定によって書かれるグラフの一例をFig. 1に示す。

一般に、Excelがグラフを書くことの出来るソフトウェアとしては最も身近であるから、Excelを使ってグラフを書くこと自体を非難したり排除することは出来ない。

しかし、その結果として書かれるグラフの出来には細心の注意を払わなければならない。

右のグラフ例の問題点を列挙すると、

バックグラウンドに色が付いている(2003)。

学術や研究の報告書、論文などは、モノクロの文書として印刷され、コピーされることが多い。このため、図1の様にバックグラウンドに色が付いている場合は色がつぶれて非常に見にくくなるので絶対に避けるべきである。

グラフタイトルが無いか、または位置がおかしい。

グラフのタイトルは必ず付けなければならない。それが何を意味するグラフであるかわからないからである。グラフのタイトルはグラフの下側に付ける。学会等の論文に載せる場合、タイトルは*英語でなければならないことが多い。
*実際はタイトルだけでなく、図中に書かれる文字はすべて英語にする。

軸タイトルが無いか、情報が足らないか、または場所がおかしい。

軸にも必ずタイトル、および単位をカギ括弧[]付きでつける。

縦(の補助)線は無いのに横(の補助)線はある。

縦軸と横軸とのバランスの問題。なぜ補助線があるかを考えればわかると思うが、データ点が何処にあるかをわかりやすくするのが目的である。だとしたら、横軸があるのに縦が無いのは変であろう。

横線が多すぎて見苦しい。

補助線は多すぎてもうるさくなり、グラフを見にくくしてしまう。適度にすべきである。

横線が強すぎて見苦しい。比較して、データを示す線が細くて見にくい(2003)。

補助線は補助すべきもの。データの点や線の邪魔になってはならない。データの線は補助線に比べて太く、強い線にするべきである。

データが持つ「意味」とは無関係の(意味のない)曲線でデータ点を繋いでいる。

データ点が与えられたとき、図1の様に、意味もなく安易に直線や曲線で繋いだグラフを作る人がいるが、これは大きな誤りである。データ点以外の場所、点と点の間にどの様な情報が隠されているのかは、その都度異なっている。そこにどの様な線を引くべきかをよく考えた上で決定しなければならない。つまり、グラフというものは、データが内包している「意味」を正しく、良く、わかりやすく表すもので無ければならないのである。

凡例の位置、及び書き方がおかしい。

凡例は図中に書くのが基本である。

6.2 TPOに合わせる

上に挙げたように、Excelの標準設定で書かれるグラフには数多くの問題がある。これ以外にも、場合によっては問題になったり、ならなかったりすることがある。例えば、そのグラフがどの様に利用されるか、論文に載るのか、プレゼンテーションで用いるのか、などである。

何を見せたいのか?

論文に載せるグラフの場合は、比較的多くの情報を盛り込むことができる。これは印刷の解像度が高い上に、読者がグラフを見る時間の制限を厳しく考えなくてもよいからである。しかし、プレゼンテーションに用いる場合は事情が異なる。視聴者に一つのグラフを見せられる時間は通常数十秒程度しかない。このため、必要最小限度の情報量にとどめ、そのグラフで視聴者に何を訴えたいのかをより一層明確にしなければならない。

グラフ線の太さ

これも印刷物では比較的繊細な線を用いることができるが、それでも補助線などに比べて十分強い線でなければならない。一方、画面の解像度が落ちるプレゼンテーションでは、さらに強く、しっかりとした線描をしなければ視聴者に効果的に訴えるグラフにはならない。

グラフ線の色と線種

論文は、今でこそデジタルデータとして光ディスクやインターネットで配布することが多くなったが、従来は、印刷物として発行され、それらを二次的に配布するにはモノクロのコピー機で複写をしていた。将来的な技術の進歩に伴ってスタンダードがどうなっていくかはわからないが、少なくとも現時点ではまだ、モノクロの複写を行っても、オリジナルの論文の情報が損なわれることが無いように配慮しなければならない。

その一方で電子メディアによって配布されるデジタルデータの場合は、カラフルなグラフの方が見やすいことは確かである。そこで以下の点を念頭に入れてグラフを作成すると良い。

6.3 グラフ作成の実際

データの取り込み

まず、以下よりサンプルデータをダウンロードし、自らのExcelに取り込んでグラフ化してみよう。以下を右クリックしてメニューよりダウンロードを選び、適当な場所に保存する。

【sampledata.txt】

エクセルでのファイルの入出力は第4回を参考にせよ。また、データを読み込んだら、適当な名前を付けてExcelのフォーマットで保存しておく。

グラフの描画

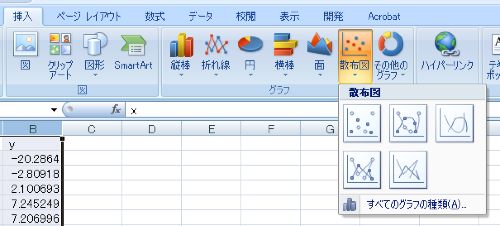

データを取り込んだら、描きたいデータを選択して、挿入タブのグラフパレットから選ぶ。(Excel2003以前の場合は、グラフウィザードのボタンを押す)すると以下のようなグラフの選択画面が出るので、ここでは、データを線で結ばない「散布図」の形式を選ぶ。ちなみに、上の「悪い」例では、「データポイントを平滑線でつなぐ」形式を選択している。

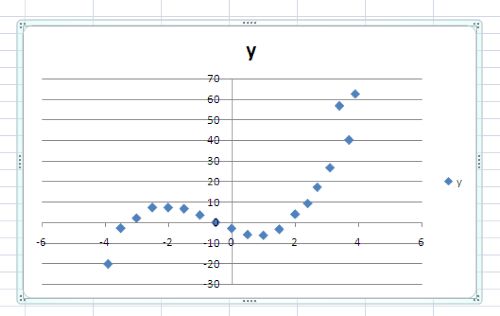

すると標準では以下のようなグラフが描かれる。

このグラフから、望みのものになるように修正していく。

グラフの編集

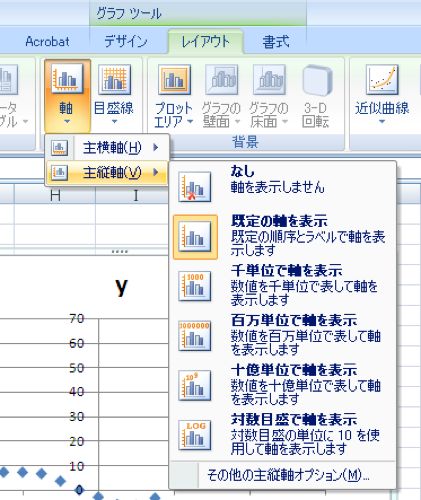

グラフが選択されていると、メニューに「グラフツール」が表示される。この中の、「レイアウト」欄にある、「軸」や「目盛線」などを使って修正する。たとえば、「軸」-「主縦軸」-「その他の主縦軸オプション」を選択する。

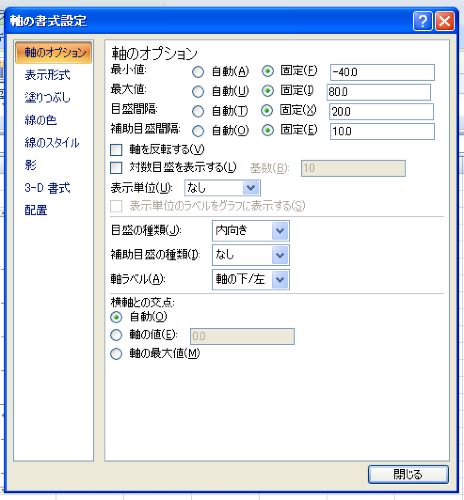

軸の設定

「軸のオプション」で自動をすべてはずして固定し、値をマニュアルで設定する。

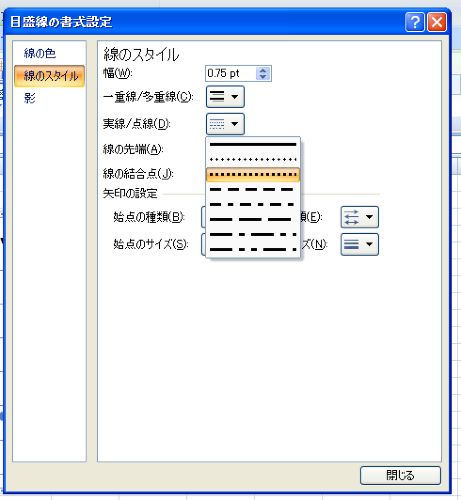

目盛線の設定

同様に、目盛線のパネルを開き。パターンを破線にする。縦横線共に同様にする。

グラフエリアのフォントの設定

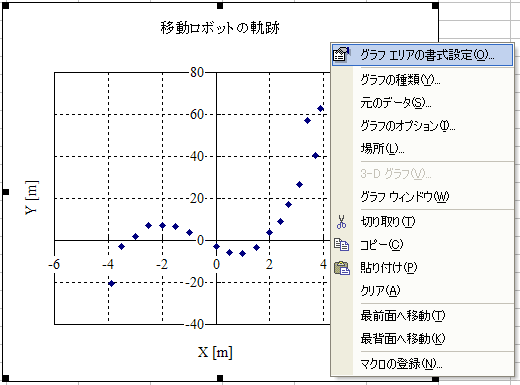

グラフ中に現れるフォントを一気に変更するために、フォントの設定はグラフエリアで行うと良い。グラフエリア(プロットエリアの外側の白い空間)上で右クリックし、メニューを出してグラフエリアの書式設定を選択する。ここで、「フォント」をArielまたはTimes New Romanなどに変更する。

また、文字が目盛線に隠れてしまわないよう、「背景」を「塗りつぶし」にする。

ここでパターンの輪郭をなしにしておくと、後で文書に貼り付けたときに余計な境界線が消えて良い

配置の調整

グラフエリア内のオブジェクトを選択し、ドラッグして位置の調整を行う。凡例は、プロットエリア内でグラフ線の邪魔にならない場所に持って行く。また同時にフォントの大きさなども適宜調整する。

近似曲線の追加
仮定:

仮にここでは、このデータ点は3次曲線に倣うことがわかっている(または、3次曲線に倣うことが予想された)とする。この場合はそれを主張するために、以下のように近似曲線を追加する。

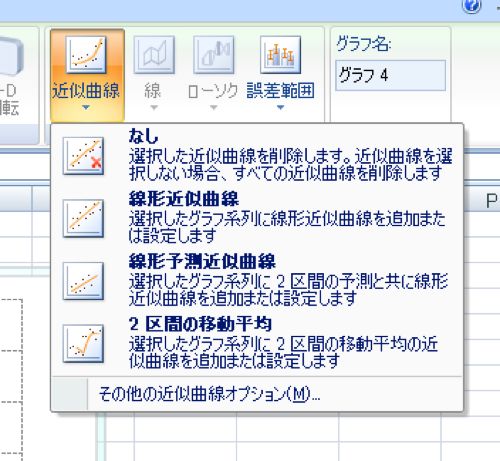

「近似曲線」メニューより、「その他の近似曲線オプション」を選ぶ。

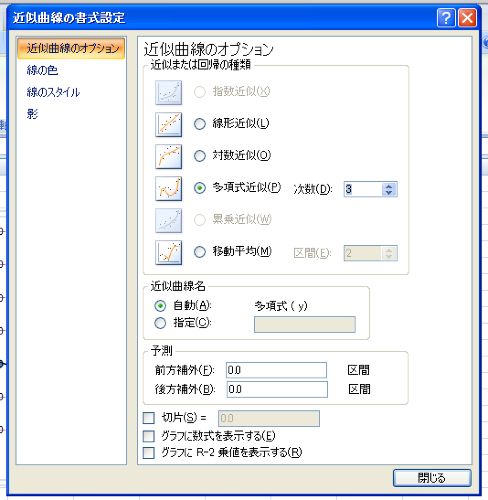

「近似曲線の書式設定」パネルで、「多項式近似」の次数を3とする。

注意とヒント

この例題の様に、計測データ点にノイズが含まれ、かつその線がどの様な傾向にあるか(どの様な曲線に従うか)がある程度推定出来るときは、上記のような近似曲線を用いると良い。ノイズが含まれない、理論式による点を繋ぐ場合で、見た目上問題が無いと判断される場合には、直線で点を結んでもかまわない。

作成したグラフの利用

最終的に完成したグラフを以下に示す。一般的には、このグラフを文書に貼り込み、本文中で引用して説明を行う。
具体的には作成したグラフをコピーして文書に貼り付ければ良い。グラフエリアで右クリックし、「コピー」を選択。別のソフト(ワードなど)でペーストすれば、図が貼り込まれる。

注意とヒント

Office2007では、プログラム間の連携が強化されていて、通常のコピー/貼り付けを行うと、ワードの中でも編集可能なグラフとして貼り付けられます。この状態のままでは、拡大縮小したときに形が崩れてしまい、具合が悪いため、貼り付けした直後に右下にでる貼り付けのオプションによって、「図として貼り付け」を選んでください。これで、拡大縮小を行っても形が崩れなくなります。

本文例:

図2は、3次式に倣うように移動制御を行った移動ロボットの軌跡である。
データ点はセンサによる計測点であり、計測誤差を含んでいる。直線は
データ点を3次式でカーブフィットしたものであり、R2=0.94程度と、非常
に良く制御できていることがわかる。

課題

【data.txt】

上のデータを用いてグラフを描け。本講の諸注意を参考としながら、適切と思われる設定を各自施せ。 できあがったグラフをWordファイルに貼りつけ、Oh-o! Meijiシステムにより提出せよ。
提出期限は来週月曜正午までとする。
